CLJ-V多点式尘埃粒子测试监控系统

一、产品介绍：

随着我国洁净室（洁净系统）的建造技术的提高，对洁净系统的检测要求也逐步提高，根据需要实时监测已成必然趋势， CLJ-V多点综合参数检测系统使用光散射原理，将光学传感器（半导体激光）超小型化，采用分散式多点采样，集中式数据处理的监测手段，能够实现128点实时监测，变送器通用互换性良好，多点检测器和其他传感器可分离使用，也可集成使用，关键部件使用进口部件，将整机性能达到国外同类产品的水平。检测参数：洁净度、浮游菌、温湿度、微压差、风速等，可根据用户需要选择。该产品广泛适用于制药、电子、精密仪器、仪表、光学、化学实验等其他领域。

二、技术参数：

        CLJ-VI手持/多点式尘埃粒子计数器1                                      CLJ-VI手持/多点式尘埃粒子计数器2

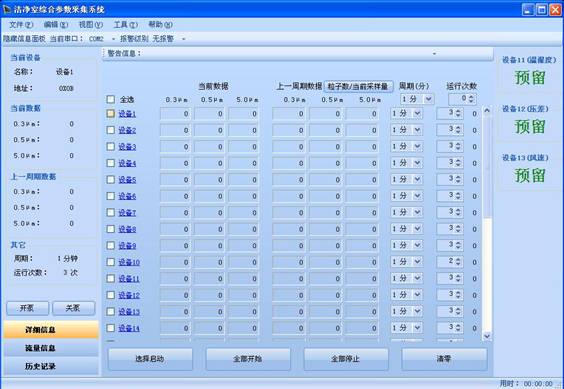

                                     CLJ-V 系列多点式尘埃粒子计数器测试监控软件界面

                                                         控制系统示意图

配套软件简介

多点式粒子仪测试监控系统采用计算机网络技术和信息处理技术对洁净环境进行尘埃粒子浓度的实时监测，按JGJ71-90标准所规定的95%置信度方法评判环境的洁净等级。监测的结果和数据可发送到控制部门由计算机管理系统接受集中显示，自动制成表格，绘制变化曲线。

软件特点:

1. 该系统能连续并同时多点实时监测洁净间粒子浓度,测试数据通过标准RS232/RS485输出接口计算机传送。
2. 具备彩色图形警报监视板功能，作即时警报/故障状态监视。
3. 系统本身组成小型局域网，该局域网能够与以太网连接，实现远程监视、监测。也便于专家会诊，迅速处理有关质量、技术问题。
4. 多种测量模式，既可以自动监测，也可以手动操控，测量次数、测量时间间隔等参数用户可以根据需要任意设定。
5. 数据的采集和处理十分快捷——均由计算机控制完成,测量数据一旦超限控制计算机立即显示报警并在监测平面上显示超限区域并能随时打印报警信息以及相关报表.。

软件主要功能：软件功能包括运行控制，设备管理，数据分析，参数设置，程序调试，报警设置及数据查询等基本功能。

1．  按JGJ71-90标准所规定的95%置信度方法评判环境的洁净等级。监测的结果和数据可发送到控制部门由计算机管理系统接受集中显示，自动制成表格，绘制变化曲线。

2．  电脑中设定各参数的受控范围，具备彩色图形警报监视板功能

3．  可在大屏幕上显示相关的测量数据信息。

具体操作方法：

1.运行控制

（1）全部启动：点击后所有传感器同时启动开始采样。

（2）选择启动：点击设备名前方的选中该设备，选中的设备启动。

（3）全部停止：点击后所有传感器同时启动停止采样。

（4）选择停止：同时启启动时，点击设备名前方的选中该设备，选中的设备停止。

（5）全部清零：传感器全部停止采样。

（6）选择清零：选中设备停止采样。

（7）级别设置：可设置报警级别，10～100万级。

（8）报警速度：

2.设备管理

（1）尘埃变送器管理：在此选项中可对传感器进行设置修改，采样周期、采样次数、设备名称、设备地址、新增设备等管理

（2）查看历史记录：查询各设备历史记录，可根据日期、设备名等进行查询。

3.参数设置

（1）计量单位：立方英尺/分、立方米/分。

（2）数据状态：当前数据、上一周期数据。

（3）修改密码：厂家调试使用。

（4）串口设置：厂家调试使用。

（5）设备列表设置：调整字体大小、显示剩余检测次数、显示测试级别。

4.定时器设置：

点击设置后跳出窗口如下，设置好启动时间和间隔时间后确定（可选择立即启用）。

5.图标分析

（1）页面设置。

（2）打印预览。

（3）打印。

（4）图表选项：选择设备然后选择开始日期和结束日期点击生成图表即可生成数据分析图表。

（5）图表操作：保存图表、复制图表。
